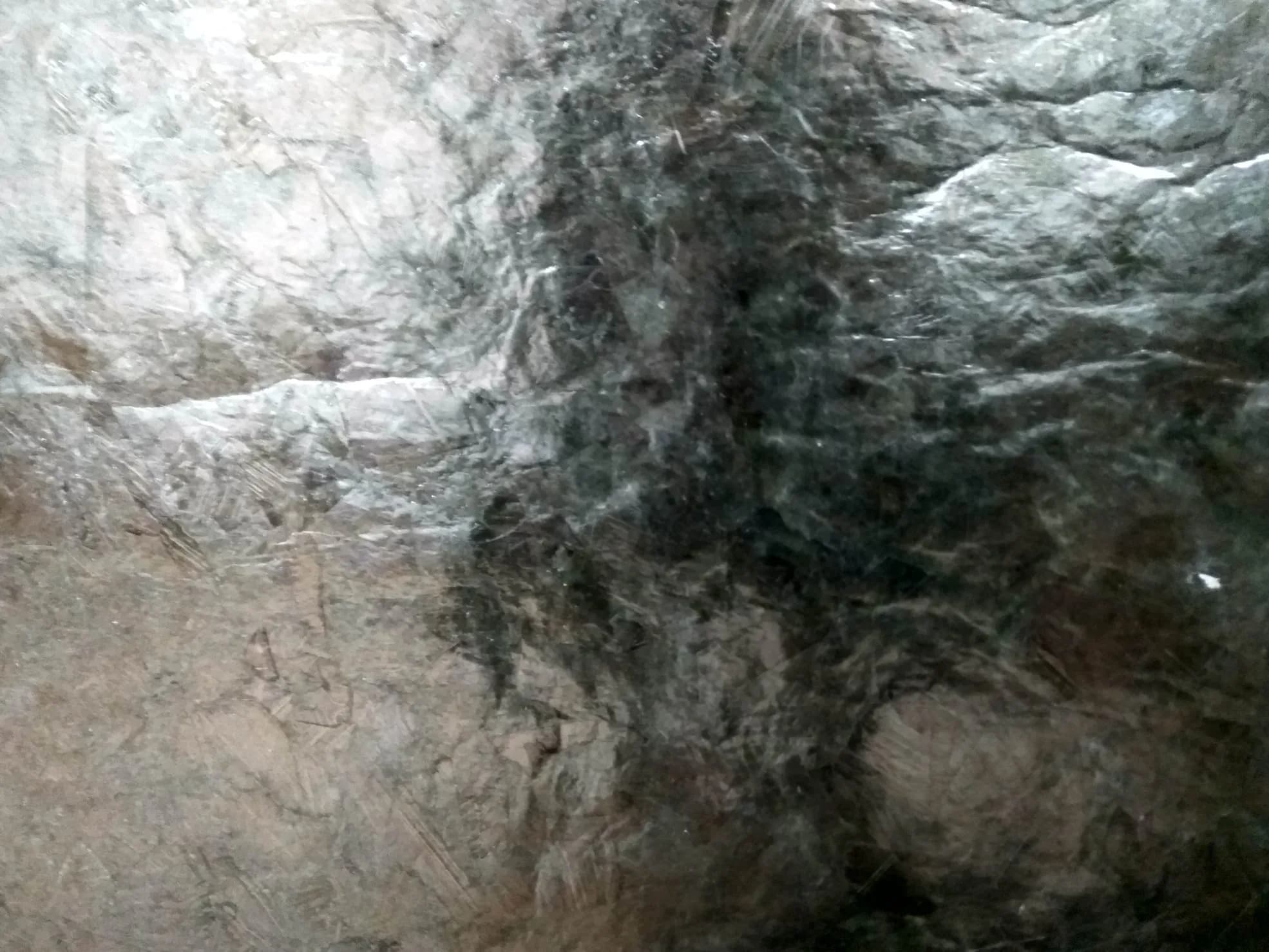

Миканит прокладочный ПМГ 0,9 мм ГОСТ 6121-75 в Перми

Купить миканит прокладочный ПМГ 0,90 мм по ГОСТ 6121-75 с поставкой через наша компания, Красноярск. ПМГ 0,90 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной глифталевой смолой. Буква «Г» в марке означает глифталевую смолу — у ПФК связующее кремнийорганическое (буква «К»), у ПМГ/ПФГ/ПСГ — глифталь (буква «Г»). Отгрузка со склада в Красноярске, паспорт качества и сертификат ГОСТ 6121-75 в комплекте. По классу нагревостойкости связующего — ориентировочно B (130 °C длительно); в самом ГОСТе 6121-75 класс не указан, точное значение — по паспорту партии.

0,90 мм — последняя позиция в ряду с шагом 0,10 мм. Следующая нормативная толщина — 1,00 мм, а за ней уже 1,50 мм с шагом 0,50 мм. Пробивное по Табл. 4 — 10,8 кВ.

Технические характеристики

Применение ПМГ 0,90 мм

0,90 мм завершает группу тонких прокладок с шагом 0,10 мм в ряду Тип 21. Пробивное напряжение здесь — 10,8 кВ (Табл. 4 ГОСТ 6121-75); это заметно выше 9,6 кВ у 0,80 мм. Прокладки 0,90 мм ПМГ применяют в силовых трансформаторах средней мощности — как опорные шайбы между катушками обмоток и в качестве межслойных дистанционных элементов.

Стандартный выбор — мусковит на глифтале — оправдан для узлов, где нет требований к термостойкости выше класса B (130 °C длительно по классу связующего) и нет повышенной влажности эксплуатации. Масса листа 0,90 мм — 2,065 кг/м² по Приложению 1; допуск по среднему ±0,18 мм, в отдельных точках ±0,27 мм.

При ремонте оборудования 0,90 мм нередко рассматривают в паре с 1,00 мм: следующая нормативная толщина даёт пробивное 12,0 кВ — рост на 11% против 10,8 кВ у 0,90 мм. Если конструкция допускает обе толщины, выбор определяется реальным зазором. Против ПФГ-0,90: мусковит дешевле при идентичных параметрах электрической прочности, но после увлажнения сопротивление ПМГ — ≥10¹² Ом·см, что на порядок выше ПФГ (Табл. 3 ГОСТа).

Сравнение толщин ПМГ

Условное обозначение при заказе

По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта. Примеры для 0,90 мм ПМГ:

• Миканит ПМГ 0,90—4 ГОСТ 6121-75
• Миканит ПМГ 0,90—6 ГОСТ 6121-75
• Миканит ПМГ 0,90—4 и 0,5 ГОСТ 6121-75

Вопросы и ответы

Почему пробивное напряжение ПМГ 0,90 мм — именно 10,8 кВ, и насколько это отличается от 0,80 мм?

Норма Табл. 4 ГОСТ 6121-75: 0,80 мм — ≥9,6 кВ, 0,90 мм — ≥10,8 кВ. Разница — 1,2 кВ (около 12,5%). Электрическая прочность остаётся одинаковой — 16 кВ/мм для обеих толщин по Табл. 3.

0,90 мм — последняя толщина с шагом 0,10 мм. Чем следующая позиция 1,00 мм отличается по нормативам?

1,00 мм даёт пробивное 12,0 кВ против 10,8 кВ у 0,90 мм (рост 11%). Допуск по среднему у 1,00 мм — ±0,20 мм, у 0,90 мм — ±0,18 мм. Электрическая прочность одинакова — 16 кВ/мм. После 1,00 мм следующий шаг — сразу до 1,50 мм.

Какова масса 1 м² листа ПМГ 0,90 мм и как это влияет на логистику партии?

2,065 кг/м² по Приложению 1 ГОСТ 6121-75. Лист 600×900 мм — около 1,11 кг. Партия из 50 листов такого размера — примерно 55,8 кг, что укладывается в стандартный грузовой паллет.

Подробнее о марке ПМГ — расшифровка буквенного обозначения, мусковитовая слюда на глифталевом связующем, базовое применение в распределительном оборудовании, сравнение с ПФГ и ПСГ — смотрите в описании категории ПМГ.

Купить ПМГ 0,90 мм — цена, заказ, доставка

Цена ПМГ 0,90 мм рассчитывается индивидуально и зависит от объёма заказа, размеров листа и согласованного размера слюды. ПМГ — наиболее распространённая марка прокладочного миканита по ГОСТ 6121-75, типично есть в наличии на основные толщины. Для прайс-листа и согласования спецификации — связывайтесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Отгрузка по готовности, обычно в пределах суток. Логистика по России: ПЭК, «Деловые Линии», СДЭК.
