Миканит гибкий ГФК 0,1 мм ТУ в Перми

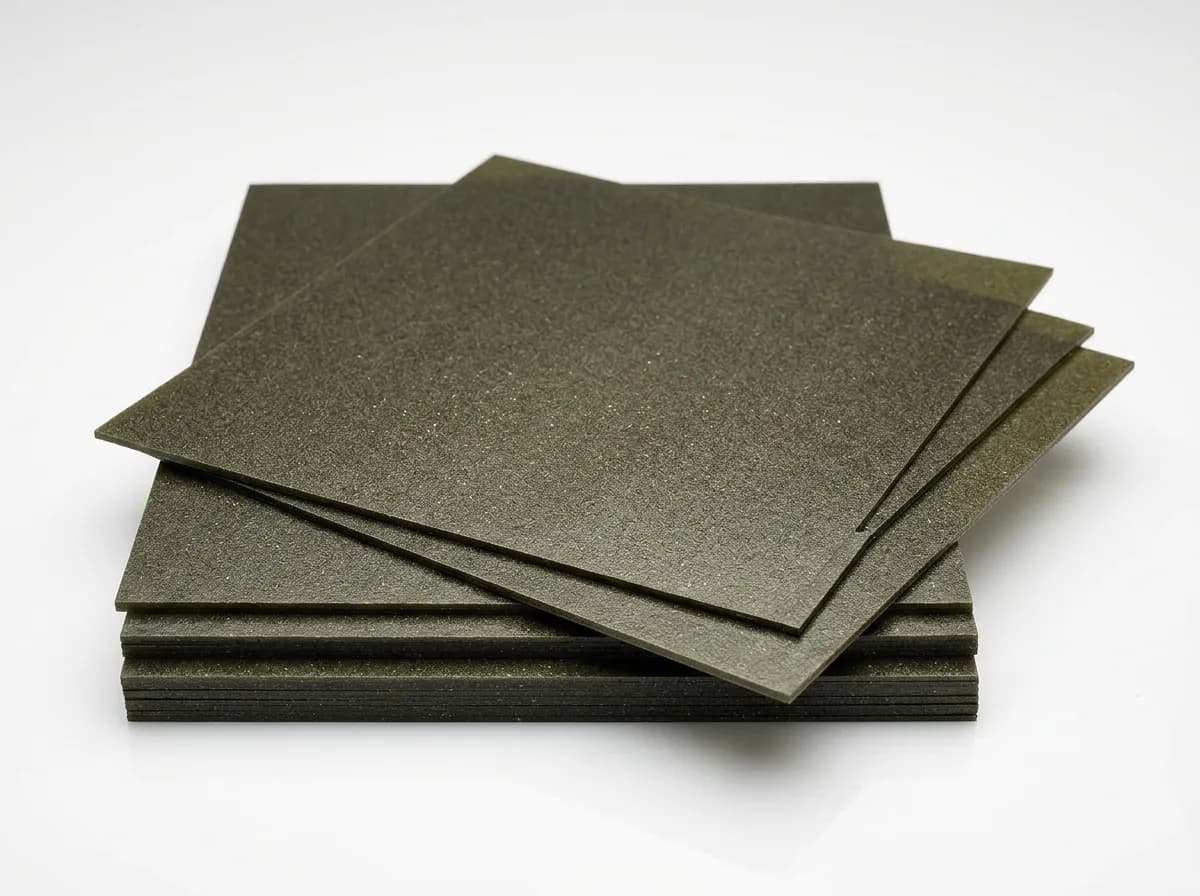

Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

Миканит гибкий ГФК марки ГФК толщиной 0,1 мм — электроизоляционный материал по техническим условиям. ГФК — топовая марка гибкого миканита.

Ключевые особенности ГФК

• Тонколистовой флогопитовый миканит толщиной 0,10 мм с кремнийорганическим связующим, рабочий диапазон до 700°C длительно.
• Электрическая прочность в исходном состоянии не ниже 19 кВ/мм при содержании слюды флогопит свыше 90%.
• Поставка листами форматом 500×600 мм (только по спецзаказу) по техническим условиям, изготовление на нашем производстве в Красноярске.

Применение ГФК толщиной 0,1 мм

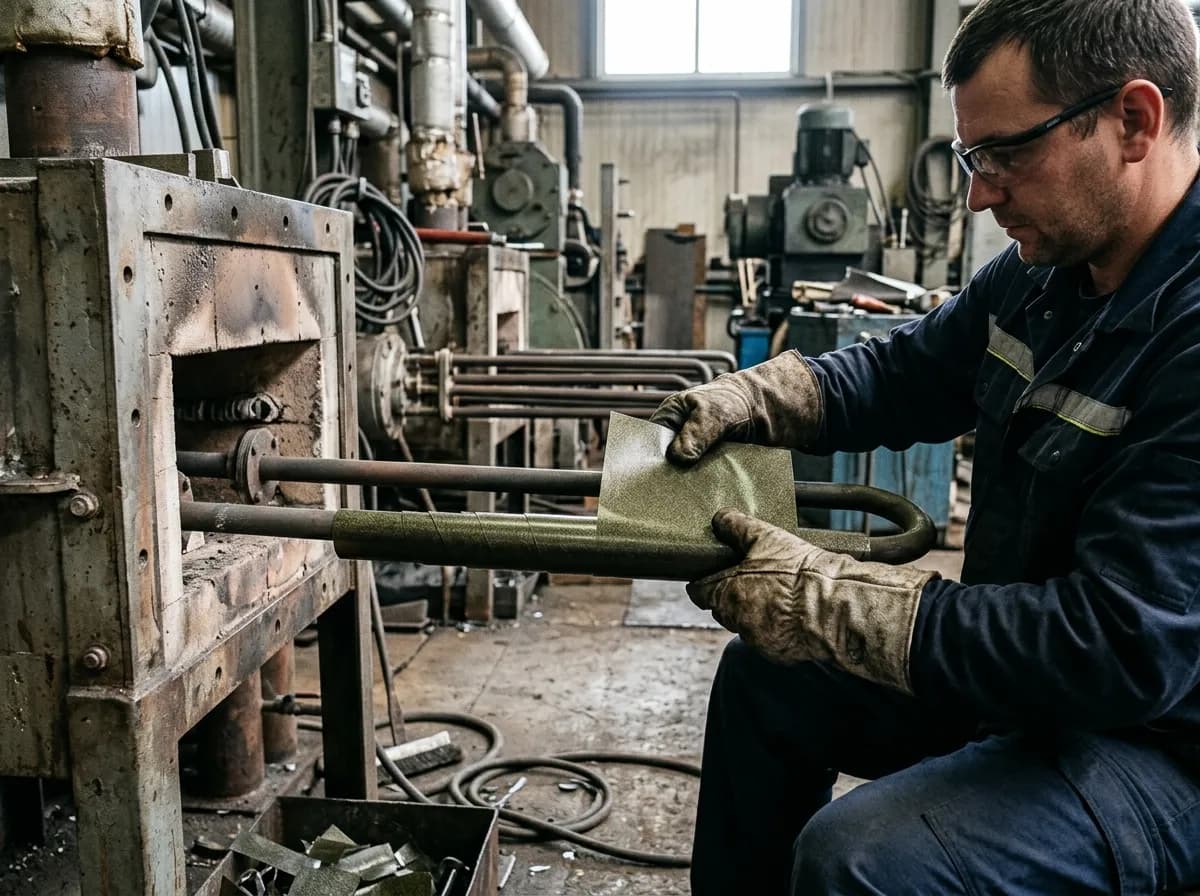

Основное применение материала ГФК толщиной 0,10 мм — намотка нагревательных элементов промышленных печей с температурой спирали 400-700°C, обмотка корпусов трубчатых электронагревателей (ТЭНов) и изоляция выводных концов резистивных проводников. На этой толщине лист оборачивается вокруг керамических каркасов малого радиуса и сохраняет монолитность после керамизации связующего при первом нагреве выше 450°C.

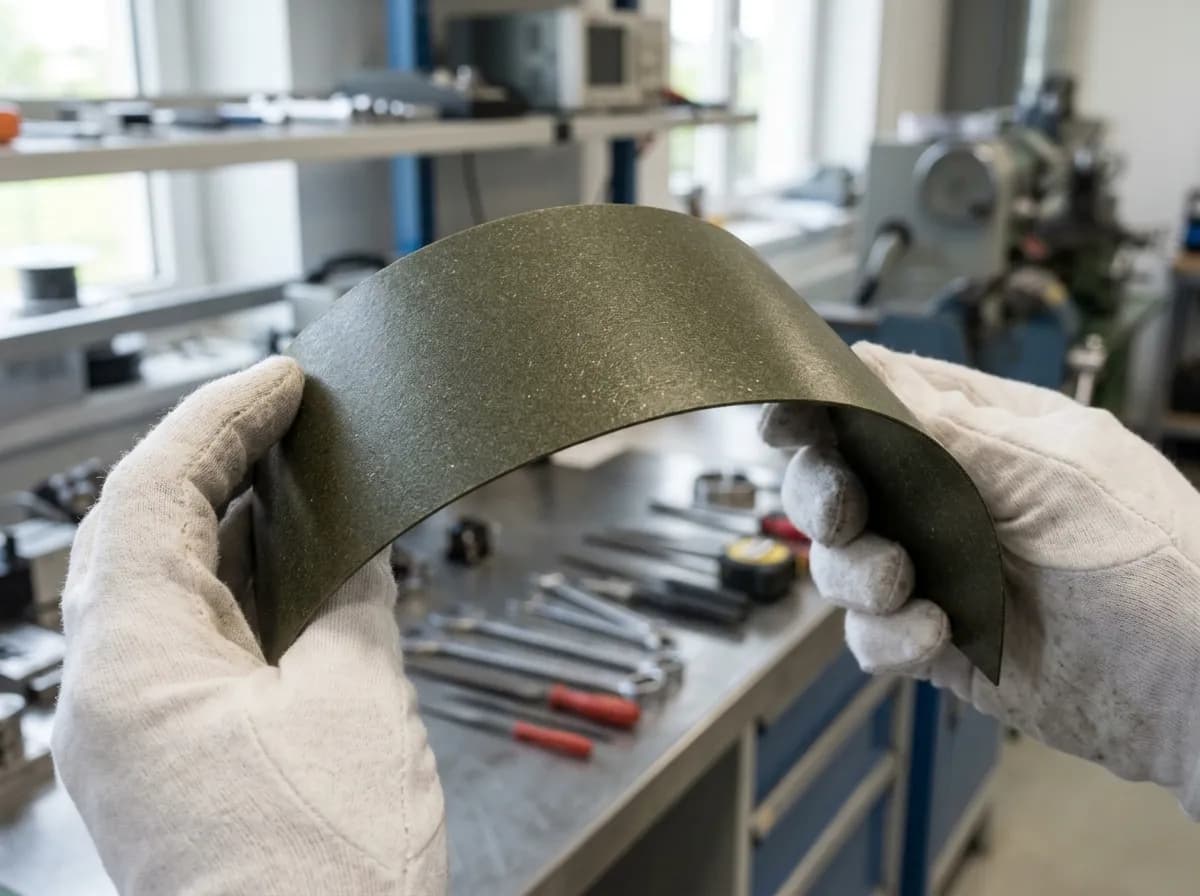

Толщина 0,1 мм рекомендована под тонкопрофильная намотка: слой-на-слой в катушках, изоляция между обмотками.

Особенности марки ГФК

ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно поэтому ГФК применяют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.

Технологические особенности ГФК

Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.

История марки ГФК

ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции по техническим условиям стандартизован для общепромышленного применения.

Два режима работы ГФК

ГФК работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

Режим 1 — «холодный», до 180°C (класс H). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥21 кВ/мм в исходном состоянии. Применимо: электрические машины ≤180°C, пазовая изоляция, прокладочные шайбы.

Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, кремнийорганическое связующее ГФК НЕ сгорает полностью, а переходит в керамическое состояние — аморфный диоксид кремния на поверхности слюды. Это единственная марка гибкого миканита, где связующее сохраняется в трансформированной форме.

Заказ и доставка ГФК

Заказ ГФК 0,10 мм оформляется от одного листа 600×1000 мм, отгрузка со склада в Красноярске или производственным заказом при объёмах от 200 листов. Для производителей нагревательной техники предусмотрена резка под габариты заказчика — полосы шириной от 30 мм с прямоугольной кромкой.

Доставка транспортными компаниями по всей России, упаковка в плотный гофрокартон с прокладочной бумагой между листами. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, изготовление под заказ — от 10 рабочих дней с момента предоплаты.
