Миканит гибкий ГФЧ-ББ 1 мм ТУ в Перми

Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

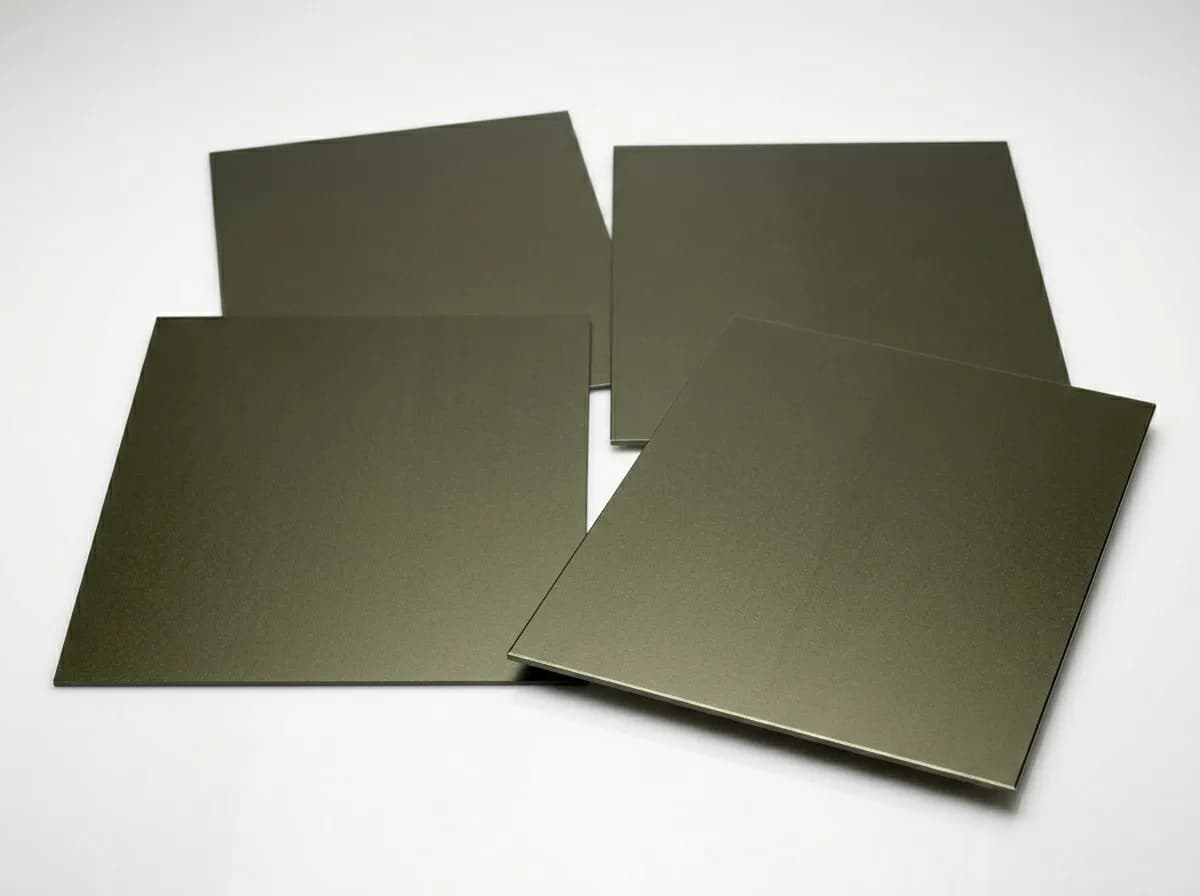

Миканит гибкий ГФЧ-ББ марки ГФЧ-ББ толщиной 1 мм — электроизоляционный материал по техническим условиям. ГФЧ-ББ — экономичная марка для узлов, где подложка и связующее в любом случае выгорают в первые часы работы.

Ключевые особенности ГФЧ-ББ

• Толщина 1,0 мм с битумным лаком и бумагой с двух сторон — конструкционная прокладка для серийных нагревательных блоков и распредустройств.
• Радиус изгиба 6 мм с подогревом 100-120°C, преимущественно плоское применение. Чёрный матовый цвет.
• Условный пример для указанной геометрии (формат поставки уточняется отдельно): Лист 500×600 мм (формат только по спецзаказу) массой 570 г без бумаги. После выгорания подложки и связующего — флогопит до 700°C.

Применение ГФЧ-ББ толщиной 1 мм

ГФЧ-ББ 1,0 мм применяется для конструкционных прокладок в нагревательных блоках серийных индукционных и муфельных печей, в качестве опорных элементов в распредустройствах 6-10 кВ массового производства и для несущих изоляционных конструкций средней мощности. Толщина 1 мм — типовая для жёстких прокладок.

Толщина 1 мм рекомендована под силовая изоляция при повышенных механических нагрузках.

Двусторонняя бумажная обклейка обеспечивает механическую целостность материала при монтаже и формовке до первого прогрева. После нагрева до 300–400°C бумага обугливается, оставляя слюдяную пластину в зафиксированной геометрии.

Особенности марки ГФЧ-ББ

ГФЧ-ББ — экономичная марка для узлов, где подложка и связующее в любом случае выгорают в первые часы работы. Применение: сушильные шкафы, промышленные термопистолеты, бюджетные муфельные печи. За счёт битумного связующего и бумажной оклейки электрическая прочность в исходном состоянии минимальна (14 кВ/мм), но после первого цикла прогрева материал выравнивается с остальными ГФ*-БВ по практическим параметрам.

Технологические особенности ГФЧ-ББ

Позиция ГФЧ-ББ в матрице 9 марок гибкого миканита — самая низкая по начальной электрической прочности (14 кВ/мм), самая высокая по водопоглощению (≤1,0%), но эквивалентна топовым флогопитным по предельной рабочей температуре (700°C длительно). Это отражает важный практический принцип нагревательной техники: инвестиции в прочность связующего и обклейки до первого запуска не всегда оправданы, если узел работает в однократном режиме «разогрев + стационар».

История марки ГФЧ-ББ

ГФЧ-ББ введён в ассортимент в конце 1970-х как замена малодоступному импортному «Pamitherm-B» фирмы Von Roll (Швейцария), применявшемуся в советских муфельных печах высшего класса. По совокупности технических параметров после выгорания подложки ГФЧ-ББ был признан эквивалентным импортному аналогу при стоимости втрое ниже. В современной номенклатуре это самая бюджетная марка среди термостойких флогопитных.

Два режима работы ГФЧ-ББ

ГФЧ-ББ работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

Режим 1 — «холодный», до 105°C (класс A). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥14 кВ/мм в исходном состоянии. Применимо: электрические машины ≤105°C, пазовая изоляция, прокладочные шайбы.

Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, бумага и битумный лак ГФЧ-ББ выгорают одновременно в диапазоне 250–400°C; флогопитная основа после этого работает до 700°C, что делает материал эквивалентом ГФС-ББ после первого запуска.

Заказ и доставка ГФЧ-ББ

ГФЧ-ББ 1,0 мм поставляется листами 600×1000 мм со склада. Минимальный заказ — 3 листа.

Раскрой на конструкционные прокладки и опорные шайбы лазерной резкой или гильотиной по чертежам.

Обзор и назначение

• Флогопит + битум + бумажная обклейка — ремонтная комплектация.
• Верхняя температура миканита 700°C сохраняется после выгорания битума и бумаги.
• Самая доступная по цене марка в семействе -ББ.

Да, для бытовых и полупромышленных ТЭНов до 2 кВт ГФЧ-ББ — оптимальный баланс цены и функциональности. В таких нагревателях изоляция в любом случае работает в режиме выгоревшего связующего — начальная электрическая прочность не критична.

Применение и обработка

Основное применение — ремонт и модернизация нагревательных блоков низкого класса с бумажной подложкой — замена штатной изоляции на идентичную по конструкции.

Сравнение и выбор

Оба — флогопит с бумажной обклейкой, оба работают до 700°C. ГФС-ББ со светлым глифталевым связующим класса E (120°C), электропрочность ≥16 кВ/мм. ГФЧ-ББ с чёрным битумным связующим класса A (105°C), электропрочность ≥14 кВ/мм. ГФЧ-ББ дешевле примерно на 12–15% при эквивалентных параметрах в «горячем» режиме.

Документы, вопросы и заказ

Заказ и доставка ГФЧ-ББ

Срок изготовления уточняется для выбранной позиции и объёма партии. Минимальная партия и формат согласовываются при расчёте заказа. Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216.

Бюджетный вариант для бытовых и полубытовых нагревателей. Для промышленных муфельных печей лучше использовать ГФС-ББ.

Для расчёта стоимости отправьте запрос через форму на странице или позвоните. Приложим паспорт качества на партию по ТУ.
