Толщина 0,1 мм · выбрать другую (18 вариантов)
Миканит формовочный ФМГ 0,1 мм ТУ в Перми
Обновлено: сентябрь 2026 г.
1 600 ₽/кг
Оформить заказ
Минимальный заказ: 84 листа (10.08 кг)
10.08 кг ≈ 84 листа (расчётно: 1 лист ≈ 120 г)
Нужен счёт или КП? Напишите или позвоните — подготовим расчёт под количество.
Изготавливаем под заказ любые размеры по чертежу или образцу.
* Цены ориентировочные. Точная стоимость рассчитывается после оформления заявки.
Часто задаваемые вопросы
Часто задают про ФМГ Подойдёт ли 0,10 мм для межслоевой изоляции в катушках возбуждения тяговых генераторов?
Подойдёт при намотке круглым проводом ПЭТВ-2 диаметром до 1,12 мм. Полоса 0,10 мм укладывается между слоями виток-к-витку с перекрытием 5-7 мм по краю, при формовке на тёплой оснастке 160-180 °C глифталевое связующее склеивает витки в монолит. Мусковит ≥90 % обеспечивает Eпр ≥15 кВ/мм, чего хватает для межслоевого напряжения до 800 В в катушках возбуждения с напряжением до 110 В постоянного тока.
Какой минимальный объём отгрузки 0,10 мм со склада в Красноярске?
Для тонких толщин стандартная отгрузка идёт листами 1000×1200 мм по 50-100 листов; меньшая партия возможна нарезкой полосами под катушку, цена считается через менеджера по чертежу. технические условия на партию выдаётся при объёме от одного полного листа.
Можно ли заменить 0,10 мм двумя слоями 0,05 мм слюдинитовой бумаги?
По толщине — да, по электрике — нет. Слюдинитовая бумага из мусковитной щепы даёт Eпр около 10-12 кВ/мм против ≥15 кВ/мм у формовочного миканита, плюс при намотке слюдобумага рвётся на радиусах меньше 8 мм. Для виток-к-витку в малогабаритных катушках 0,10 мм цельным листом надёжнее.
Сохраняется ли формуемость 0,10 мм после двух недель хранения на складе зимой?
Сохраняется при условии хранения в горизонтальной стопке при влажности не выше 65 % и температуре не ниже +10 °C. Глифталь при -20 °C не разрушается, но становится хрупким; перед формовкой партию выдерживают сутки в цеху до +20 °C, иначе на радиусах 3-5 мм пойдут микротрещины.
Миканит формовочный ФМГ 0,1 мм ТУ: какие данные нужны для выбора исполнения?
Укажите полное обозначение марки миканита и ГОСТ или ТУ, толщину, формат и количество. Различайте коллекторное, прокладочное, формовочное и гибкое исполнение по выбранной марке.
Как проверить, подходит ли миканит формовочный ФМГ 0,1 мм ТУ для конкретного узла?
Сверьте назначение марки, требования к формованию или обработке, электрические и механические нагрузки и нагрев с документом на материал и требованиями узла. При замене материала совпадения размеров недостаточно: применимость и требуемый срок службы проверяют для конкретного узла и режима эксплуатации.
Как оформить заказ миканит формовочный ФМГ 0,1 мм ТУ с доставкой в Пермь?
Выберите исполнение и количество в форме заказа. Там указаны минимальная партия и сумма для выбранной позиции. Наличие, состав документов и срок доставки в Пермь уточняем при подтверждении заявки.
Характеристики позиции
Толщина
0,1 мм
Документ
ТУ
Слюдяная основа
мусковит
Размеры
600×1000, 1000×1200, 500×600
Изготовление по чертежам
ЧПУ-фрезеровка ±0,2 мм, резьба М5+. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени. +7 (953) 585-20-07 · Подробнее

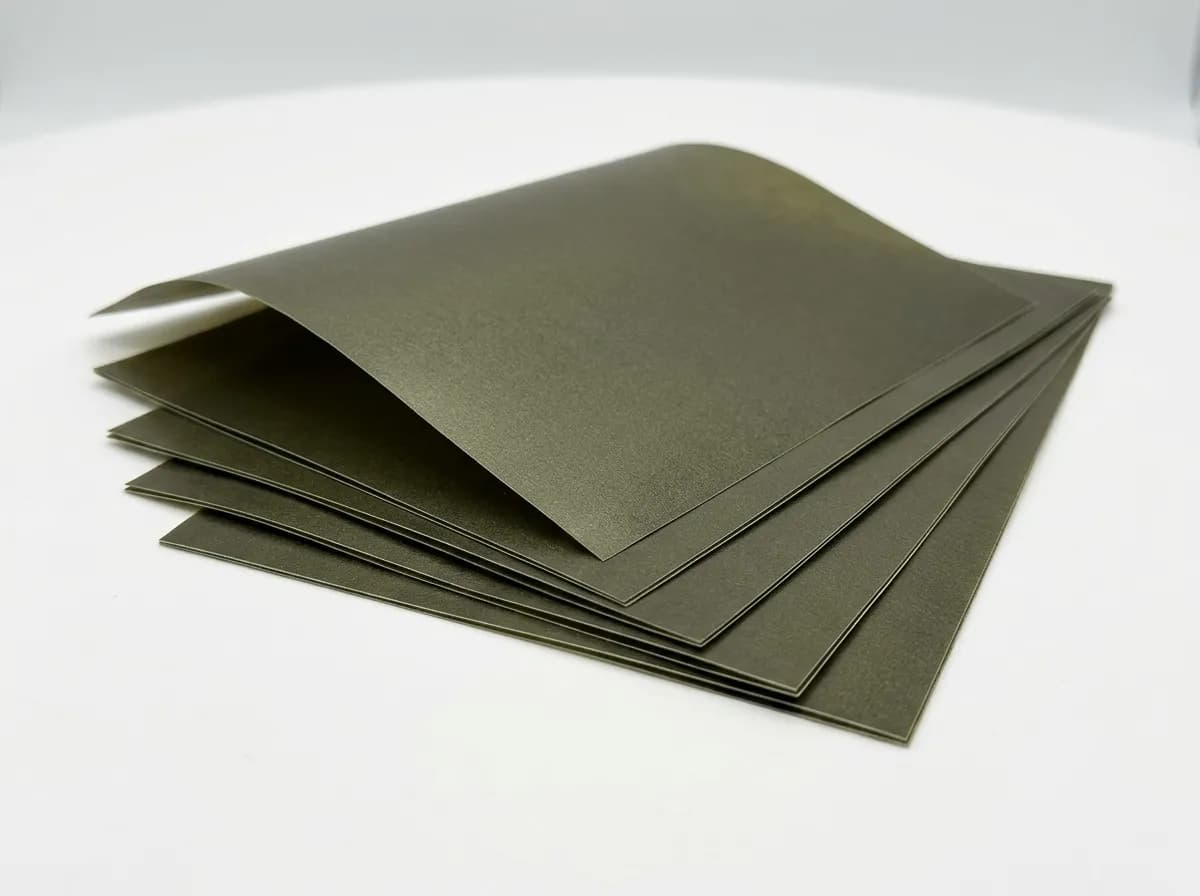

Миканит формовочный ФМГ 0,1 мм ТУ в Перми
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
0,1 мм
ФМГ
Миканит формовочный ФМГ 0,1 мм по техническим условиям — мусковит на глифтальевом связующем, без армирования. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 500 °C, прочность на изгиб ≥100 МПа, электрическая прочность при 0,1 мм — ≥22 кВ/мм.
ФМГ — массовая марка для серийного производства
ФМГ — самая массовая марка формовочного миканита благодаря мусковитовой основе (дешевле флогопита на 25–40 %) и технологической простоте глифталевого связующего. Основной потребитель — заводы серийного производства асинхронных двигателей серий АИР, 4А, 5А мощностью до 100 кВт. Ежегодный объём применения ФМГ в России оценивается в сотни тонн — больше, чем у всех остальных марок формовочного миканита вместе взятых. Применяется в пазовой изоляции статорных и роторных обмоток, в каркасах катушек возбуждения маломощных синхронных генераторов.
Параметры ФМГ 0,1 мм
| Параметр | Значение |
|---|---|
| Толщина | 0,1 мм |
| Стандарт | по техническим условиям |
| Слюда | Мусковит |
| Связующее | Глифтальевое |
| Армирование | без армирования |
| Длительно | 500 °C |
| Кратковременно | 600 °C |
| Электропрочность при 0,1 мм | ≥22 кВ/мм |
| Изгиб | ≥100 МПа |
| Плотность | 2,05–2,15 г/см³ |
Экономика использования ФМГ в серийном производстве
Для завода, выпускающего 10 000 двигателей АИР-132 в месяц, расход пазовой изоляции составляет около 300 кг/месяц. Разница в цене мусковита и флогопита на этих объёмах даёт 300–500 тыс. руб. экономии ежемесячно. Температурный предел ФМГ 500 °C полностью закрывает режимы массовых асинхронных двигателей (рабочая температура обмотки 80–155 °C), запас 3–6-кратный. Для специальных режимов (тяговые машины, индукционные нагреватели) ФМГ недостаточен — там используются флогопитовые марки ФФГ, ФФК.
Заказать ФМГ 0,1 мм
Толщина 0,10 мм держится на складе компания в Красноярске постоянной позицией; стандартный лист 1000×1200 мм, отгрузка партиями от одного полного листа. паспорт качества техническим условиям формируется на каждую партию с указанием номера плавки слюды.
Под нарезку полосами 15-50 мм для намотки катушек обмоточного производства запрашивается чертёж с допусками по ширине; срок резки три-пять рабочих дней, тара — картонная коробка с прокладкой из плёнки от увлажнения.

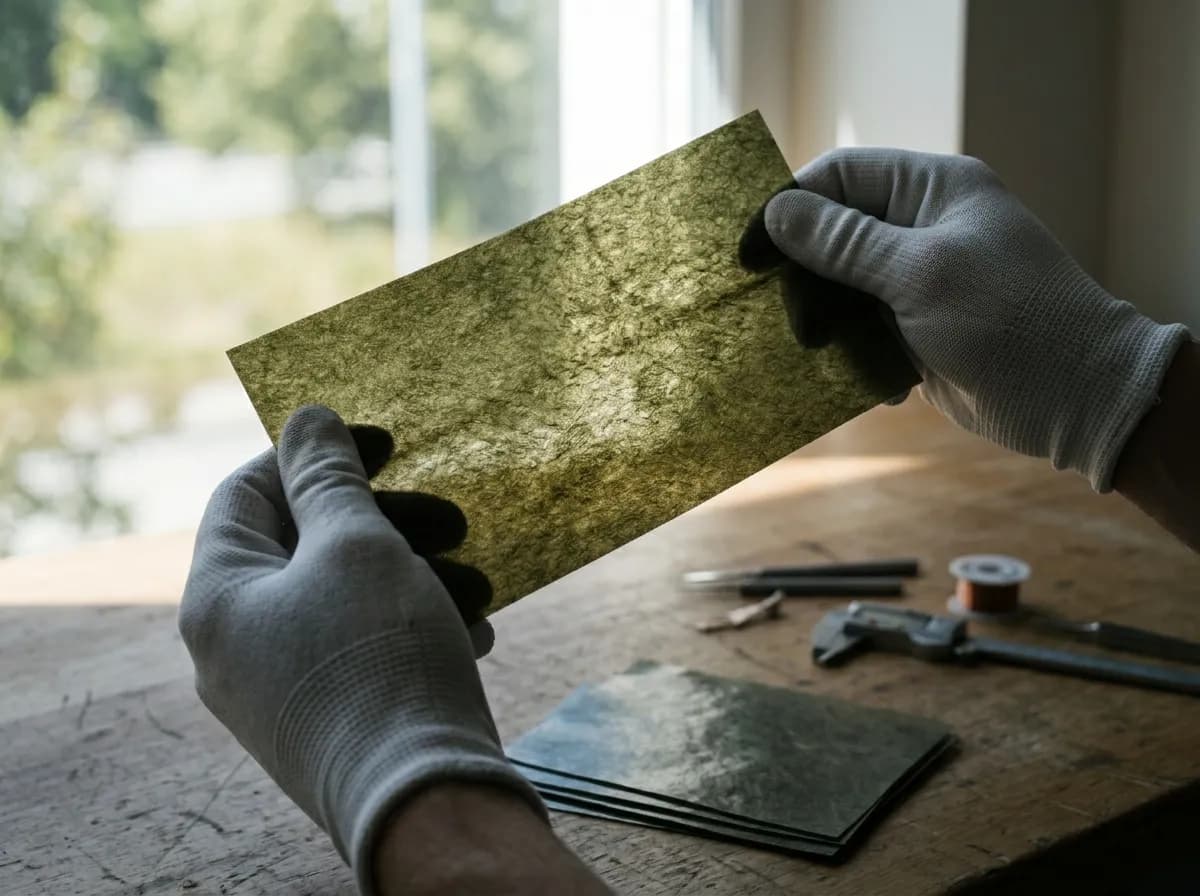

Обзор и назначение
ФМГ 0,1 мм — листовой миканит. на основе слюдяной бумаги из мусковита. глифталевое связующее. по ТУ. При толщине 0,1 мм и электрической прочности 15 кВ/мм пробивное напряжение — не менее 1,5 кВ.
Характеристики и размеры
Технические характеристики ФМГ 0,1 мм
| Параметр | Значение |
|---|---|
| Толщина, мм | 0,1 |
| Размеры листа | 600×1000, 1000×1200 мм |
| Тип слюды | Мусковит |
| Связующее | Глифталевое |
| Рабочая температура (постоянная) | 500 °C |
| Электрическая прочность | ≥ 15 кВ/мм |
| Пробивное напряжение (при 0,1 мм) | ≥ 1,5 кВ |
| Стандарт | ТУ |
Площадь листа и расход
| Размер листа | Площадь, м² | Листов на 1 м² |
|---|---|---|
| 600×1000 мм | 0,60 | 1,7 |
| 1000×1200 мм | 1,20 | 0,8 |
Применение и обработка

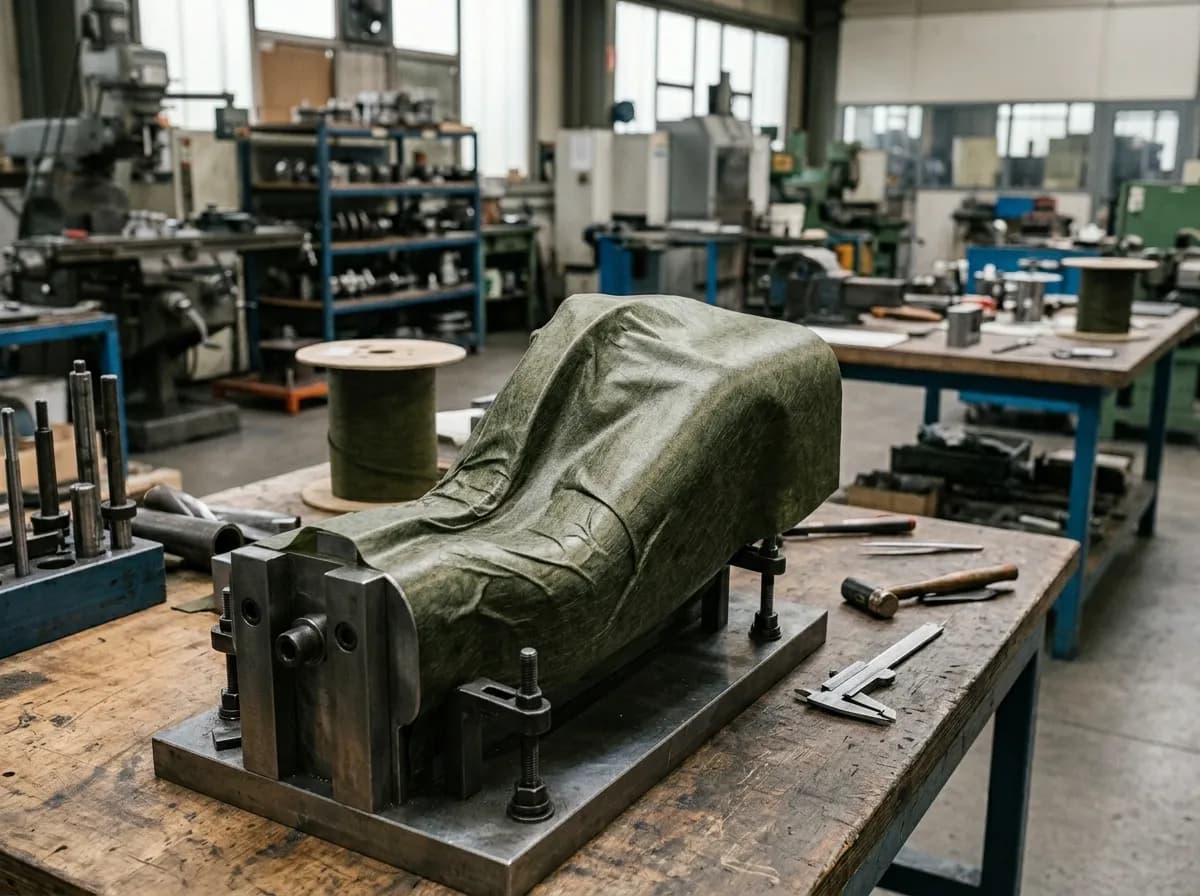

Применение ФМГ 0,1 мм
Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.
Используется на ремонтных предприятиях при перемотке электродвигателей: нарезается на прокладки нужного размера и укладывается в пазы статора.
Сравнение и выбор
Почему именно 0,1 мм
0,1 мм — Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.
Сравнение толщин ФМГ
| Толщина | Пробивное | Применение | |
|---|---|---|---|
| 0,1 мм | ≥ 1,5 кВ | Межвитковая изоляция тонкой обмотки, обмотка катушек малы... | ← вы здесь |
| 0,125 мм | ≥ 1,9 кВ | Межвитковая изоляция тонкой обмотки, обмотка катушек малы... | Подробнее |
| 0,2 мм | ≥ 3,0 кВ | Межвитковая и витковая изоляция обмоток электродвигателей... | Подробнее |
Документы, вопросы и заказ
Хранение и обработка
Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Тонкие листы нарезаются ножницами по металлу или на гильотине.
Вопросы и ответы
Какой минимальный заказ?
Минимальная партия, наличие и срок отгрузки уточняются для выбранной марки, толщины и формата.
Какое пробивное напряжение у ФМГ 0,1 мм?
При электрической прочности 15 кВ/мм и толщине 0,1 мм — не менее 1,5 кВ.
С этим материалом заказывают
- Миканитовые трубки — для выводных концов обмотки
- Миканитовые втулки — изоляция крепёжных шпилек
- Миканитовые шайбы — под болтовые соединения
- Ленты электроизоляционные — бандажирование обмотки
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость и сроки. Наличие и срок отгрузки уточняются для выбранной позиции и объёма партии. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Доставка в Пермь: ПЭК, Деловые линии, СДЭК
Как заказать Миканит формовочный ФМГ 0,1 мм ТУ в Перми?
Позвоните по телефону +7 (953) 585-20-07 или оставьте заявку на сайте. Менеджер свяжется с вами в течение рабочего дня.
Сравнение толщины 0,1 мм с другими позициями Миканит формовочный ФМГ ТУ
| Толщина | Цена, ₽/кг | Вес листа | Цена за лист | |
|---|---|---|---|---|
| 0,1 мм | 1 600 ₽/кг | 120 г | ≈ 192 ₽ | текущий |
| 0,125 мм | 1 600 ₽/кг | 150 г | ≈ 240 ₽ | |
| 0,2 мм | 1 600 ₽/кг | 240 г | ≈ 384 ₽ | |
| 0,25 мм | 1 600 ₽/кг | 300 г | ≈ 480 ₽ | |
| 0,3 мм | 1 600 ₽/кг | 360 г | ≈ 576 ₽ | |
| 0,4 мм | 1 600 ₽/кг | 480 г | ≈ 768 ₽ | |
| 0,5 мм | 1 600 ₽/кг | 600 г | ≈ 960 ₽ | |
| 0,6 мм | 1 600 ₽/кг | 720 г | ≈ 1 152 ₽ | |
| 0,7 мм | 1 600 ₽/кг | 840 г | ≈ 1 344 ₽ | |
| 0,8 мм | 1 600 ₽/кг | 960 г | ≈ 1 536 ₽ | |
| 0,9 мм | 1 600 ₽/кг | 1.08 кг | ≈ 1 728 ₽ | |
| 1 мм | 1 600 ₽/кг | 1.20 кг | ≈ 1 920 ₽ | |
| 1,2 мм | 1 600 ₽/кг | 1.44 кг | ≈ 2 304 ₽ | |
| 1,5 мм | 1 600 ₽/кг | 1.80 кг | ≈ 2 880 ₽ | |
| 2 мм | 1 600 ₽/кг | 2.40 кг | ≈ 3 840 ₽ | |
| 3 мм | 1 600 ₽/кг | 3.60 кг | ≈ 5 760 ₽ | |
| 4 мм | 1 600 ₽/кг | 4.80 кг | ≈ 7 680 ₽ | |
| 5 мм | 1 600 ₽/кг | 6.00 кг | ≈ 9 600 ₽ |
Данные для расчёта выбранной позиции
Для выбранной листовой позиции укажите параметры и количество. В карточке указаны параметры: Толщина: «0,1». Сопоставьте их с вашей спецификацией; отличающиеся требования укажите в запросе. Для параметров с несколькими значениями (Размер листа) укажите нужное исполнение. Цена карточки указана за кг; количество укажите в единице, выбранной в форме заказа. Укажите обозначение выбранного материала и документ исполнения (ГОСТ/ТУ), если он указан в карточке.
