Миканит коллекторный КФГС ГОСТ 2196-75 в Перми

Всего 4 толщины — 0,40; 0,50; 0,55; 0,60 мм, и верхняя граница в 0,60 мм. Такой узкий ряд в ГОСТ 2196-75 только у КФГС, и нужен он для одной задачи — тонкой межламельной изоляции коллекторов малогабаритных электромашин: миниатюрных двигателей, тахогенераторов, прецизионных сервоприводов с узким шагом коллекторных пластин. Миканит коллекторный КФГС — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной специальной глифталевой смолой; выделен в стандарте как отдельный тип 14 по ГОСТ 25045-81 (единственная марка этого типа среди семи марок ГОСТ 2196-75). Производится ООО «ИзолитПром» с выдачей паспорта качества и паспорта качества.

Буква «С» в шифре (специальный) — уникальный маркер в стандарте: больше ни у одной марки ГОСТ 2196-75 её нет. Для сравнения по толщинам: полный ряд 0,40–1,50 мм у КФШ/КФГ/КФП, 0,70–1,50 у КФШ-1/КФП-1, 0,70–1,20 у КФА.

Что означает марка КФГС

Буквенное обозначение по ГОСТ 2196-75 (раздел 1.1) раскодируется так:

• К — коллекторный (назначение — прокладки между пластинами коллекторов электрических машин)
• Ф — флогопит (щипаная слюда флогопит по ГОСТ 3028-78)
• Г — глифталевая смола — органическое термореактивное связующее на основе модифицированных фталевых смол
• С — специальный. Суффикс обозначает исполнение, предназначенное для конкретного класса коллекторных систем — малогабаритных с тонкой межламельной изоляцией. ГОСТ 2196-75 прямо не раскрывает в чём именно заключается «специальность»; практически её реализуют через особенности режима прессования и подготовки глифталевого связующего, обеспечивающие требуемые свойства в диапазоне 0,40–0,60 мм

По ГОСТ 25045-81 КФГС — единственная марка типа 14. Тип 11 — у КФШ/КФГ/КФШ-1; тип 12 — у полиэфирных КФП/КФП-1; тип 13 — у нагревостойкой КФА. Разный тип означает, что КФГС рассматривается стандартом не как «укороченный по толщинам» вариант КФГ, а как самостоятельный материал со своими технологическими нормами.

Чем КФГС отличается от КФГ

Обе марки используют флогопит и глифталевое связующее с одинаковой массовой долей ≤4,5% (Табл. 3 ГОСТ 2196-75). Обе нормируются по усадке на условие а) — при 60 МПа и 160 °C общая ≤10%, горячая ≤2%. Но по ГОСТу это две разные марки с разными типами (14 и 11) и разным толщинным рядом:

• Толщины КФГ — 0,40–1,50 мм, 16 нормативных точек (полный ряд ГОСТа)
• Толщины КФГС — только 0,40; 0,50; 0,55; 0,60 мм — 4 точки, соответствующие тонкому сегменту
• Расслаиваемость КФГ — двойная норма (≤5% для 0,40–0,60 мм; ≤10% для 0,70–1,50 мм)
• Расслаиваемость КФГС — единая ≤5% (в диапазоне толщин, где она действует)
• Обозначение «специальный» — отдельный тип 14 по ГОСТ 25045-81 и буква «С» в шифре марки обозначают целевое применение: тонкая коллекторная изоляция малогабаритных машин, где к стабильности параметров в диапазоне 0,40–0,60 мм предъявляются повышенные требования

Для диапазона 0,40–0,60 мм КФГС и тонкие толщины КФГ в параметрах Табл. 3 совпадают по большинству пунктов (связующее, % массы, усадка, расслаиваемость). Выбор между ними — по паспортной спецификации машины или по привычной марке в ремонтной практике производителя.

Технические характеристики КФГС

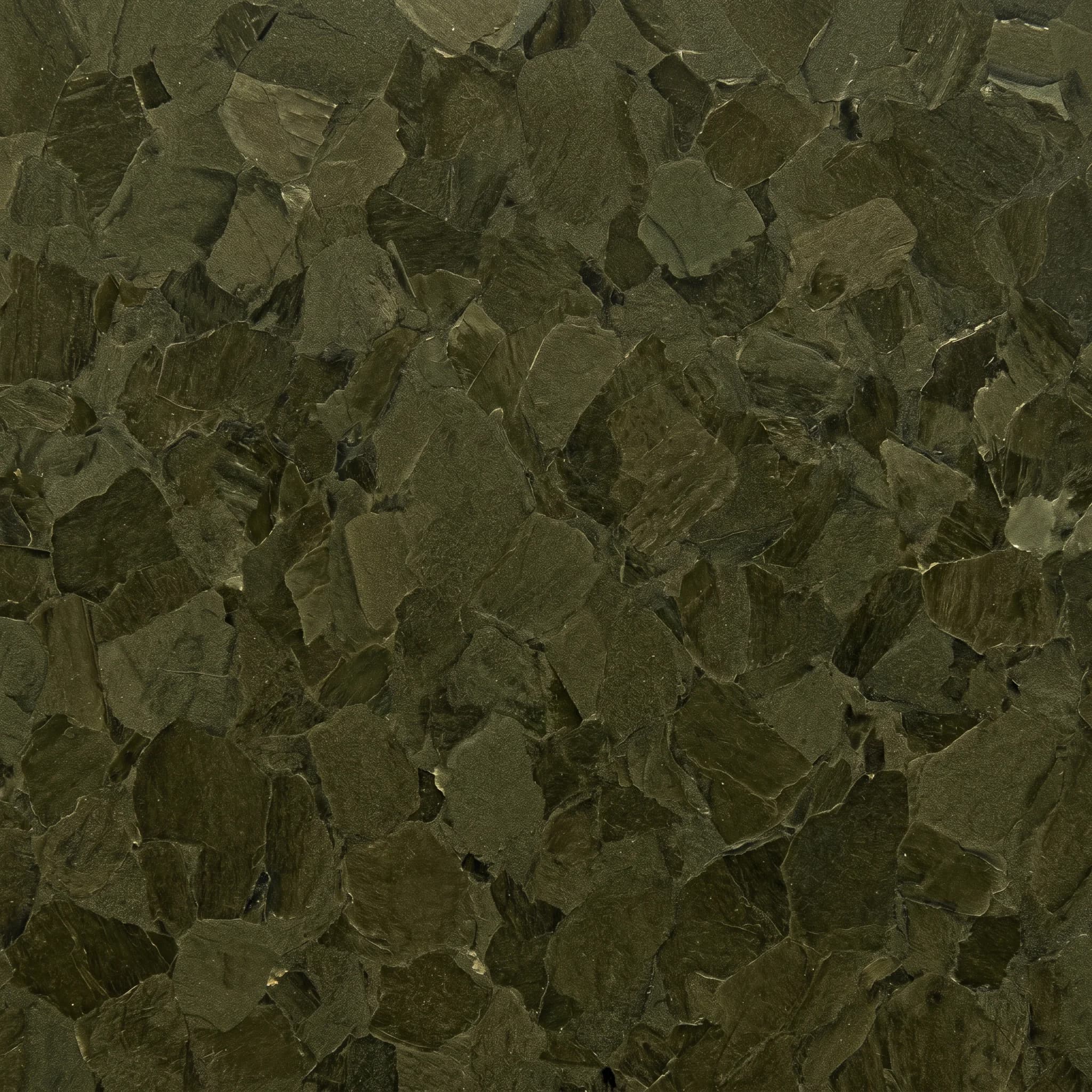

Тип слюды	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда тёмно-коричневого оттенка)
Связующее	Глифталевая смола «специальная», ≤4,5% массы (Табл. 3 ГОСТ 2196-75)
Тип по ГОСТ 25045-81	Тип 14 (единственная марка этого типа среди 7 марок ГОСТ 2196-75)
Нормативные толщины	0,40 · 0,50 · 0,55 · 0,60 мм (Табл. 1 ГОСТ 2196-75, 4 нормативных точки). Максимум по ГОСТу для КФГС — 0,60 мм
Допуск по толщине	Среднее ±0,03 мм, в отдельных точках ±0,07 мм (для всего диапазона 0,40–0,60 мм)
Размер листа	По ГОСТ 25045-81 — от 450 до 1100 мм по каждой стороне, допуск ±15 мм. Стандартный складской формат — 600×900 мм
Электрическая прочность (исходное состояние)	≥19 кВ/мм (Табл. 3 ГОСТ 2196-75, при 15–35 °C и влажности 45–75%)
Испытательное напряжение (на 1 мм толщины)	7 кВ/мм
Суммарная усадка	По условию а) Табл. 3 ГОСТ 2196-75: при 60 МПа (600 кгс/см²) и нагреве от 15–35 до 160 °C — общая ≤10%, горячая ≤2%
Расслаиваемость	≤5% — единая норма для всего нормативного диапазона 0,40–0,60 мм (Табл. 3 ГОСТ 2196-75)
Класс нагревостойкости	Явно в ГОСТ 2196-75 не указан. Ориентировочно — класс B (130 °C) по ГОСТ 8865-93, по типу связующего (глифталь). Фактический класс системы изоляции — по паспорту конкретной машины
Выступание связующего с торцов	При испытании на усадку по п. 4.2 ГОСТ 2196-75 допускается незначительное выступание капель связующего диаметром ≤1 мм на торцах пластинок (у КФА такое выступание НЕ допускается)
Масса 1 м² (Приложение 1)	0,40 — 0,985; 0,50 — 1,235; 0,55 — 1,360; 0,60 — 1,480 кг/м²
Допускаемые отклонения формы листа	В ящике до 10% листов со срезом одного угла длиной ≤50 мм или с одним прямоугольным вырезом ≤60×80 мм (п. 2.1 ГОСТ 2196-75 — норма, не дефект)
Напрессованный подслой (опция)	По согласованию с потребителем допускается напрессовка слюдинитовой или слюдопластовой бумаги с одной или двух сторон листа (п. 2.3 ГОСТ 2196-75)
Гарантийный срок хранения	По ГОСТ 2196-75 (раздел 5) — с соблюдением условий хранения в заводской упаковке, в сухом отапливаемом помещении

Условное обозначение при заказе

По ГОСТ 2196-75 (раздел 1.2) в обозначение входят: марка, толщина, размер слюды, обозначение стандарта. Примеры:

0,4 мм, слюда размера 6	Миканит КФГС 0,4—6 ГОСТ 2196-75
0,5 мм, слюда размера 6	Миканит КФГС 0,5—6 ГОСТ 2196-75
0,55 мм, слюда размера 10	Миканит КФГС 0,55—10 ГОСТ 2196-75
0,6 мм, смешанная слюда размеров 10 и 6	Миканит КФГС 0,6—10 и 6 ГОСТ 2196-75

Сравнение марок миканита коллекторного по ГОСТ 2196-75

КФГС — «крайняя» марка стандарта по толщине: только 0,40–0,60 мм, тогда как у остальных шести марок ряд начинается минимум с 0,40 мм (КФШ/КФГ/КФП) и доходит до 1,50 мм, либо стартует с 0,70 мм. По связующему и режиму прессования КФГС ближе всего к тонким КФГ (тот же глифталь, то же условие а) 60 МПа / 160 °C), но в ГОСТ 25045-81 это самостоятельный тип 14 со своим шифром:

Марка	Тип*	Связующее	% связ.	Расслаив.	Толщины	Особое
КФШ	11	Шеллак	≤4,5%	≤5%	0,40–1,50	Универсальный, допуск глифталевой лакировки
КФГ	11	Глифталь	≤4,5%	≤5 / ≤10%**	0,40–1,50	Стандартный ряд; двойная норма расслаив.
КФП	12	Полиэфир	≤4,5%	≤4%	0,40–1,50	Мин. расслаивание; усадка по б) 80 МПа/180 °C
КФШ-1	11	Шеллак	≤3,5%	≤5%	0,70–1,50	Пониженная усадка ≤7% (горячая ≤1%)
КФП-1	12	Полиэфир	≤3,5%	≤4%	0,70–1,50	Пониженная усадка ≤7% (горячая ≤1%)
КФА	13	Аммоний-фосфат	≤1,1%	≤10%	0,70–1,20	Нагревостойкий; обязат. лакировка; 500 °C 10 мин ≤20%
КФГС	14	Глифталь специальный	≤4,5%	≤5%	0,40–0,60	Только тонкие толщины; малогабаритные коллекторы; отдельный тип по ГОСТ 25045-81

* Тип по ГОСТ 25045-81. ** У КФГ расслаиваемость ≤5% для 0,40–0,60 мм и ≤10% для 0,70–1,50 мм.

Особенность КФГС: узкий толщинный ряд 0,40–0,60 мм

КФГС — единственная марка ГОСТ 2196-75, где нормативный ряд толщин ограничен четырьмя тонкими точками: 0,40; 0,50; 0,55; 0,60 мм. По ГОСТу выше 0,60 мм КФГС не производится. Толщинный допуск (среднее ±0,03 мм, в отдельных точках ±0,07 мм) — самый жёсткий среди всех марок ГОСТа: у КФШ/КФГ/КФП для диапазона 0,70–1,50 мм допуск расширяется до ±0,04/±0,08 мм, у КФА до ±0,05/±0,10 мм. Такая точность по толщине — следствие того, что тонкая прокладка в узком межламельном зазоре малогабаритного коллектора не прощает разброса геометрии: колебание 0,03 мм в листе 0,40 мм — это уже 7,5% от номинала.

Что именно делает КФГС «специальным» — ГОСТ 2196-75 прямо не раскрывает. На практике это особенности технологического режима: подбор фракций щипаной флогопитовой слюды с меньшим размером пластинок, подготовка глифталевого связующего с повышенной однородностью по массовой доле, режим прессования, обеспечивающий равномерную плотность при малой итоговой толщине. Результат — лист, в котором контроль расслаиваемости по единой норме ≤5% возможен и для 0,40 мм, и для 0,60 мм (у КФГ этот диапазон тоже соответствует ≤5%, но марка нормируется как тип 11 общего назначения).

Применение КФГС по отраслям

Малогабаритные электрические машины. Основная область применения КФГС — коллекторные прокладки в двигателях и генераторах постоянного тока с коллектором малого диаметра и узким шагом пластин: миниатюрные двигатели постоянного тока, коллекторные машины мощностью от единиц до нескольких десятков ватт, тахогенераторы. Здесь геометрически не помещается прокладка толще 0,60 мм — количество ламелей ограничено конструктивно, и каждая межламельная прокладка занимает минимум физического пространства.

Тахогенераторы и прецизионные машины постоянного тока. Датчики угловой скорости, сельсины с коллекторным якорем, прецизионные двигатели следящих систем — классы машин, где стабильность межламельного зазора напрямую влияет на точность выходного сигнала. Жёсткий допуск по толщине КФГС (±0,03 мм среднее) и низкая расслаиваемость (≤5%) в сочетании с минимальным нормативом горячей усадки (≤2%) обеспечивают стабильность геометрии коллектора в рабочем диапазоне температур.

Коллекторные двигатели вспомогательных механизмов. Приводы вентиляторов и насосов малой мощности, сервомашины, управляющие двигатели постоянного тока в составе электромеханических узлов автоматики. При геометрии коллектора, не допускающей размещения стандартной прокладки 0,70–1,50 мм, КФГС — штатная марка.

Ремонт малогабаритных двигателей. Капитальный и средний ремонт тахогенераторов, прецизионных ДПТ, коллекторных машин малой мощности — замена изношенной межламельной изоляции. При наличии в паспорте исходной машины нормы «миканит коллекторный по ГОСТ 2196-75 0,4–0,6 мм» — КФГС и (для соответствующих толщин) КФГ — штатный выбор. КФШ и КФП в тонком диапазоне применимы по согласованию с производителем, но исторически тонкий сегмент специализирован под КФГС.

Как выбрать толщину КФГС

Для КФГС выбор сводится к четырём нормативным точкам — 0,40; 0,50; 0,55; 0,60 мм. Основной критерий — паспортная толщина межламельной прокладки конкретной машины. При капитальном ремонте толщину сверяют с фактическим обмером изношенной прокладки (не менее 5 точек по окружности коллектора), с учётом износа и возможной усадки от рабочих температур.

Ориентир по пробивному напряжению (7 кВ на 1 мм толщины, Табл. 3 ГОСТ 2196-75):

• 0,40 мм → ≥2,8 кВ — минимум нормативного ряда; коллекторы с самым узким шагом, двигатели постоянного тока минимальной мощности
• 0,50 мм → ≥3,5 кВ — типовой выбор для коллекторов тахогенераторов и прецизионных ДПТ средних исполнений
• 0,55 мм → ≥3,85 кВ — промежуточная точка, применяется при паспортной толщине строго между 0,5 и 0,6 мм
• 0,60 мм → ≥4,2 кВ — максимум ГОСТ для КФГС; коллекторы малогабаритных машин с повышенным межламельным напряжением. Для толщин >0,60 мм применяются КФШ, КФГ или КФП

Если паспорт машины не сохранился и замер невозможен — обратитесь к производителю двигателя или ремонтной организации. Пробивное напряжение в таблице — испытательное (Табл. 3 ГОСТа), а не пробивное в эксплуатации; реальная электрическая прочность ≥19 кВ/мм.

Вопросы и ответы

Что означает «С» в обозначении КФГС?

«С» — специальный. Это суффикс, обозначающий исполнение, предназначенное для конкретного класса коллекторных систем — малогабаритных с тонкой межламельной изоляцией. В ГОСТ 2196-75 (раздел 1.1) буква «С» раскодируется именно так. Конкретные технологические отличия — особенности подготовки связующего и режима прессования для получения стабильных характеристик в диапазоне 0,40–0,60 мм — в самом тексте ГОСТа не раскрываются; они реализуются производителем.

Почему у КФГС нет толщин больше 0,60 мм?

Такова сфера применения, заложенная в стандарт: КФГС создана под малогабаритные коллекторы, где толще 0,60 мм прокладка не нужна и не помещается. Для всех толщин выше — 0,70 мм и далее — ГОСТ 2196-75 предусматривает другие марки: КФШ, КФГ, КФП (до 1,50 мм); КФШ-1, КФП-1 (0,70–1,50 мм); КФА (0,70–1,20 мм). Это разделение зафиксировано в Табл. 1 стандарта и в типах миканитов по ГОСТ 25045-81 (тип 14 — только КФГС).

Можно ли заменить КФГС на КФГ тех же тонких толщин?

По ГОСТу — это разные марки разных типов (14 и 11), но в диапазоне 0,40–0,60 мм их нормативные параметры из Табл. 3 совпадают практически полностью: флогопит, глифталь, ≤4,5% связующего, усадка по условию а) 60 МПа/160 °C (общая ≤10%, горячая ≤2%), расслаиваемость ≤5%. Окончательный выбор — по спецификации машины и принятой в производстве марке. При капитальном ремонте — как правило, сохраняют ту марку, что была в заводской сборке.

Чем КФГС отличается от КФА в тонком сегменте?

У КФА нет толщин меньше 0,70 мм — по ГОСТ 2196-75 ряд КФА начинается с 0,70 мм. Поэтому в диапазоне 0,40–0,60 мм КФА и КФГС не пересекаются. Кроме того, марки отличаются связующим (минеральный аммоний-фосфат у КФА против глифталя у КФГС), классом применения (нагревостойкие тяговые и крановые машины у КФА против малогабаритных коллекторов у КФГС) и обязательностью лакировки (у КФА — обязательна, у КФГС — не требуется).
