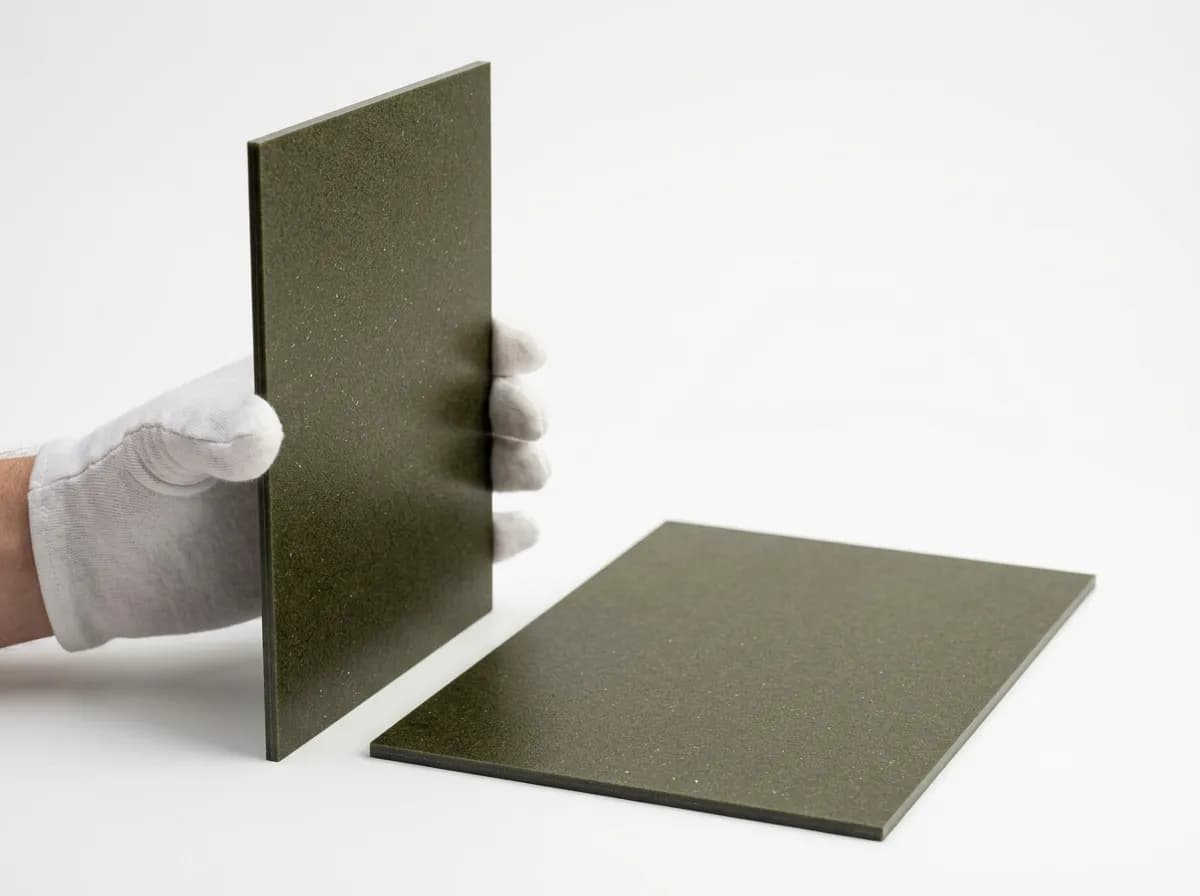

Описание материала: Микалекс пластинчатый
Микалекс пластинчатый ИзолитПром по ТУ 273314-009-32394549-2018 — жёсткий листовой материал из нескольких пропитанных слюдобумажных листов, спрессованных и склеенных между собой. Связующее — фосфатное и/или кремнийорганическое, включая алюмохромфосфатный вариант. ТУ предусматривает термостойкие электроизоляционные прокладки и каркасы нагревательных элементов. Для другой задачи, включая дугогасители, ВЧ- и вакуумные приборы, исполнение выбирают по чертежу и требованиям оборудования.
Применение конкретного исполнения. ТУ 273314-009-32394549-2018 описывает жёсткие термостойкие электроизоляционные прокладки и каркасы нагревательных элементов. Остальные приведённые ниже области применения, включая ВЧ-, вакуумные и дугогасительные узлы, рассматривают по чертежу и требованиям оборудования: параметры классического Micalex не подтверждают автоматически пригодность нашего листового исполнения. При заказе согласуют связующее, толщину, формат, нагрузки и необходимые испытания.
Применение микалекса пластинчатого
Электротехника высокого напряжения. Изоляционные вставки в дугогасительных камерах электровозов и контакторов — материал стоек к воздействию электрической дуги, не выгорает и не расслаивается под её термическим ударом. Изолирующие платы под дугообразование в высоковольтных аппаратах, переходные клеммники в напольных электропечах.
Радиотехника и высокочастотная техника. Платы и опорные изоляторы для ВЧ-катушек индуктивности, гребёнки катушек, держатели мощных ламп. Низкие диэлектрические потери на высоких частотах — историческое преимущество микалекса перед миканитами на органическом связующем (шеллак, глифталь). Применяется в передающих устройствах, антенных согласующих устройствах, импульсных трансформаторах.
Электровакуумная техника. Опорные элементы вакуумных систем, держатели сеток электронных ламп, изолирующие кронштейны в электронно-лучевых приборах. Микалекс не выделяет летучих газов при нагреве — это критично для вакуумного оборудования.
Особенности микалекса пластинчатого
Конструкция нашего микалекса задаётся ТУ 273314-009-32394549-2018: несколько листов слюдобумаги со связующим, прессование и склеивание. Материал должен быть твёрдым, жёстким и без дефектных расслоений. Классический Micalex из молотой слюды со стекловидным связующим — другая конструкция; её нельзя использовать как описание нашей поставки. Миканит и слюдопласт также выпускаются в различных жёстких и гибких исполнениях, поэтому сравнивают конкретные марки.
При подготовке детали проверяют три вещи: 1) соответствие толщины и формата чертежу; 2) качество отверстий, кромок и допуски после резки, сверления или шлифовки; 3) электрическую и механическую пригодность выбранного исполнения к условиям узла. Твёрдость и жёсткость материала по ТУ не являются обещанием отсутствия сколов или повреждений при любых режимах обработки.
Технологические особенности производства
Сырьё нашего конструкционного исполнения — слюдобумага, как установлено пунктом 1.1 ТУ 273314-009-32394549-2018. Классический стеклослюдяной Micalex из молотой слюды и миканит из отдельных лепестков описывают другие конструкции. Упоминаемый для лепестков диапазон 5–25 мм не определяет исходную бумагу и структуру нашего микалекса; материал поставляют по согласованному техническому документу.
Связующее по ТУ 273314-009-32394549-2018 — фосфатное и/или кремнийорганическое; таблица 1 предусматривает алюмохромфосфатный вариант. Рецептура классического стеклослюдяного Micalex, исторически связанная со стеклом и режимом 650–700 °C, не задаёт условия выпуска нашего исполнения. При специальных требованиях к химическому составу, включая свинец, подтверждение указывают отдельно в документах поставки.
Технология конструкции по ТУ 273314-009-32394549-2018: пропитка нескольких листов слюдобумаги, прессование и склеивание. Готовая пластина должна быть твёрдой и жёсткой, без разрывов бумаги, посторонних включений, отверстий и расслоений. Толщину, формат, допуски и механическую обработку согласуют с заказчиком; отсутствие дефекта расслоения не означает отсутствие слоёв в конструкции.
История материала
Микалекс был разработан компанией AEG (Германия) в 1927 году как новый формованный изоляционный материал. Торговое название Micalex зарегистрировано тогда же. В СССР материал выпускался по ГОСТ и ТУ — основное советское ТУ 21-25-48-83 «Микалекс пластинчатый высокочастотный». Использовался в электротехнической и радиотехнической промышленности — на железнодорожном транспорте, в электровакуумной технике, в высокочастотной радиоаппаратуре.
ИзолитПром поставляет конструкционный микалекс по ТУ 273314-009-32394549-2018. Собственное исполнение из слюдобумаги со связующим следует отличать от исторического стеклослюдяного материала, описанного выше. Показатели поставляемой партии подтверждают в документе о качестве и не выводят из совпадения торгового или общего названия.
Инженерная специфика
Микалекс, миканит и слюдопласт. Для выбора под платы, шайбы, втулки, прокладки и опорные элементы сопоставляют конкретные марки и документы. Наш микалекс — жёсткий листовой материал из слюдобумаги по ТУ 273314-009-32394549-2018. Миканит и слюдопласт могут быть жёсткими или гибкими; правило «для изгиба — любое из этих семейств, для резки — только микалекс» некорректно. Требуемую форму и обработку проверяют для выбранного исполнения.
Микалекс и ИЖКАХ. Оба материала могут применяться в нагревательном оборудовании, но назначение, конструкцию, связующее и допустимые условия определяют по ТУ соответствующей марки. Противопоставлять наш микалекс как заведомо монолитный ИЖКАХ как слоистому нельзя: ТУ 273314-009-32394549-2018 прямо описывает несколько склеенных листов бумаги. Для футеровки, каркаса или точной детали выбирают материал по размерам, механическим нагрузкам и требованиям узла.
Механическая обработка. Возможность резки дисковой пилой, сверления и шлифовки оценивают для конкретной заготовки и требований к кромке. Твердосплавный или алмазный инструмент и охлаждение выбирают по согласованной технологии. По пунктам 4.2–4.4 ТУ 273314-009-32394549-2018 обработка образует слюдяную пыль и пыль связующего: необходимы аспирация, вентиляция и средства защиты дыхания. Отсутствие вредных паров не отменяет опасности вдыхания пыли.
Технические характеристики микалекса пластинчатого
Полная таблица параметров отображается ниже на этой странице. Конкретные числовые значения по нашему по техническим условиям уточняются в паспорте партии (выдаётся при отгрузке). Базовые показатели:
- Сырьё: слюдобумага по ТУ 273314-009-32394549-2018
- Связующее: фосфатное и/или кремнийорганическое; алюмохромфосфатный вариант указан в таблице 1 ТУ
- Структура: несколько пропитанных, спрессованных и склеенных листов слюдобумаги
- Рабочая температура: высокая (длительная и кратковременная — по паспорту партии)
- Электрическая прочность: высокая, особенно на ВЧ
- Низкие диэлектрические потери (tg δ) на высоких частотах
- Не гигроскопичен, не выделяет летучих в вакууме
- Не горит
- Резка, сверление и шлифовка — с контролем качества кромок и отсутствия расслоений, по согласованной технологии
Частые вопросы о микалексе пластинчатом
Чем микалекс отличается от миканита?
Наш микалекс по ТУ 273314-009-32394549-2018 — прессованный листовой материал из нескольких листов слюдобумаги со связующим; миканит изготавливают из лепестков слюды. Обе группы могут применяться для жёстких деталей, если это соответствует марке и требованиям чертежа. Условия резки, сверления, электрические нагрузки и пригодность для намотки проверяют по документам конкретного исполнения, а не по общему названию семейства.
Можно ли использовать микалекс при высоких частотах?
Да, это историческая ниша применения микалекса. Низкие диэлектрические потери на ВЧ — следствие применения неорганического связующего (АХФ или классическое стекло) вместо органических смол, которые используются в миканитах общего назначения. Конкретный tg δ для нашего ТУ — в паспорте партии.
Можно ли резать микалекс на станке без алмазного инструмента?
Допускается резка твердосплавным диском по аналогии с обработкой керамики или жёстких композитов. Алмазный инструмент даёт более чистый рез на больших толщинах (от 5-8 мм). При толщинах до 3-5 мм твердосплавного диска достаточно.
Какие толщины и размеры доступны?
На складе 15 толщин: 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50 мм. Стандартный размер листа — 390×190 мм (по советскому ТУ 21-25-48-83). Заводские размеры ИзолитПром — 600×500, 300×500, 300×250 мм. Размер 600×500 мм выпускается при толщинах до 5 мм включительно.
Какой минимальный заказ?
Минимум 10 кг. Цена 1 650 ₽/кг. Отгрузка со склада в Москве в течение 24 часов после согласования заказа. Доставка по России: ПЭК, Деловые линии, СДЭК.
Выпускаете ли нестандартные толщины и размеры?
Да, под заказ. Нестандартные толщины свыше 50 мм или промежуточные значения (например 7, 18, 35 мм) — обсуждаются индивидуально. Нестандартные размеры листа — также под заказ. Связаться: +7 (953) 585-20-07 или 2852007@bk.ru.
Родственные материалы в каталоге ИзолитПром
Если ищете другой формат электроизоляции:
- Слюдопласт — листовая слоистая электроизоляция, гибкая, для пазовой изоляции
- Миканит — слюда + органическое связующее, для намотки и слоёной изоляции
- Слюдинит — изоляция на основе слюдинитовой бумаги (мусковит)
- Изделия из миканита — готовые шайбы, прокладки, трубки, втулки
Заказ и доставка микалекса пластинчатого
- Цена: 1 650 ₽/кг
- Минимальный заказ: 10 кг
- Отгрузка: со склада в Москве в течение 24 часов
- Доставка по России: ПЭК, Деловые линии, СДЭК
- Документы: УПД, паспорт партии
- Стандарт: по техническим условиям
Заказать или уточнить наличие конкретной толщины — +7 (953) 585-20-07, 2852007@bk.ru. Подробнее о материале — в разделе Микалекс.
